随着交流变频技术的成熟，改造了传统的供水设备，实现水泵电机无级调速，变频恒压供水系统依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求。不论是设备的投资、运行的经济性，还是系统的稳定性、可靠性、自动化程度等方面都具有无法比拟的优势，而且具有显著的节能效果，是最先进、合理的节能型供水系统。

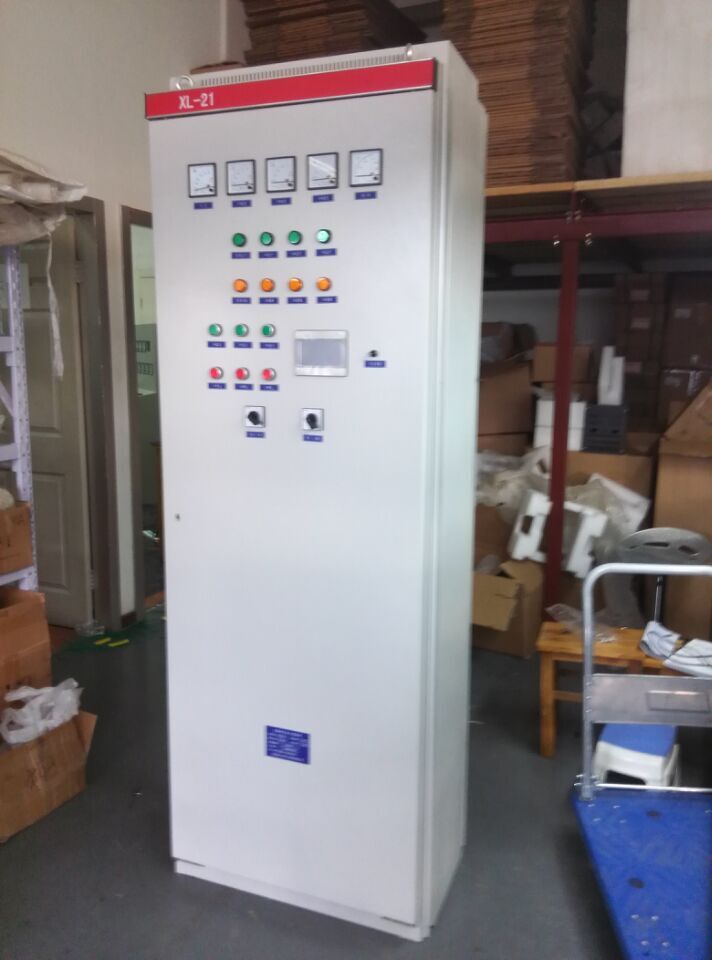

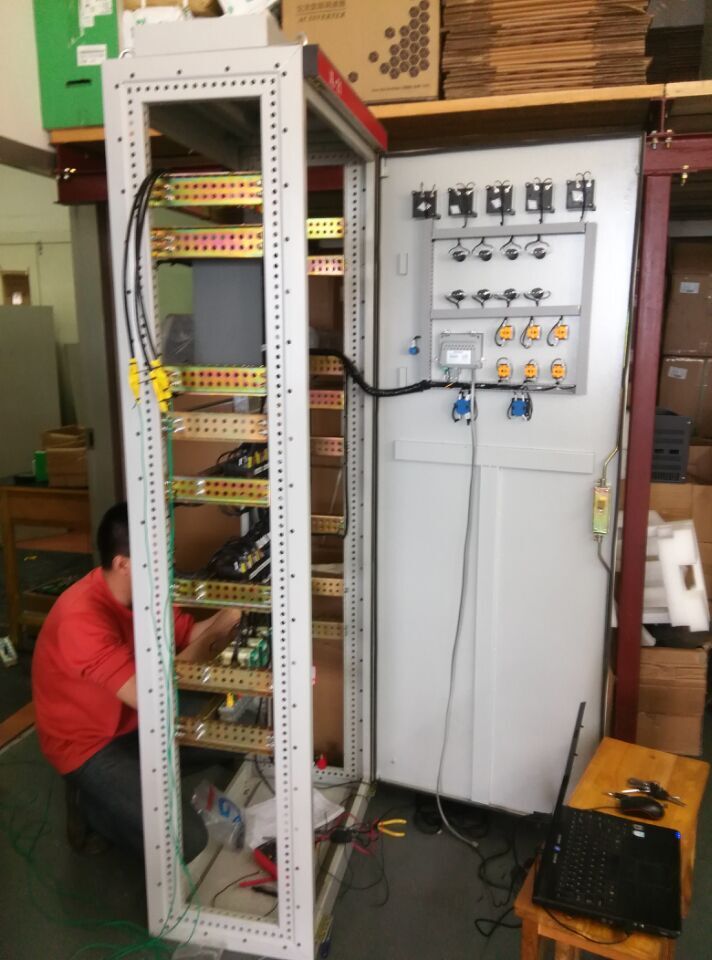

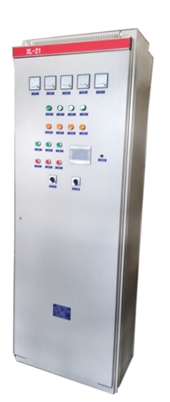

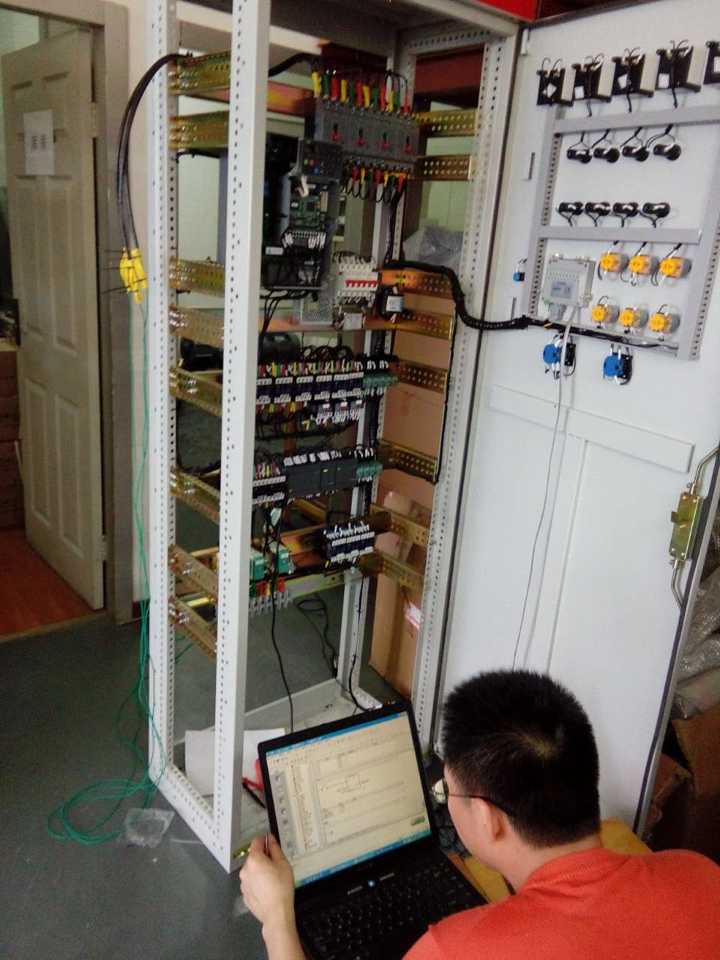

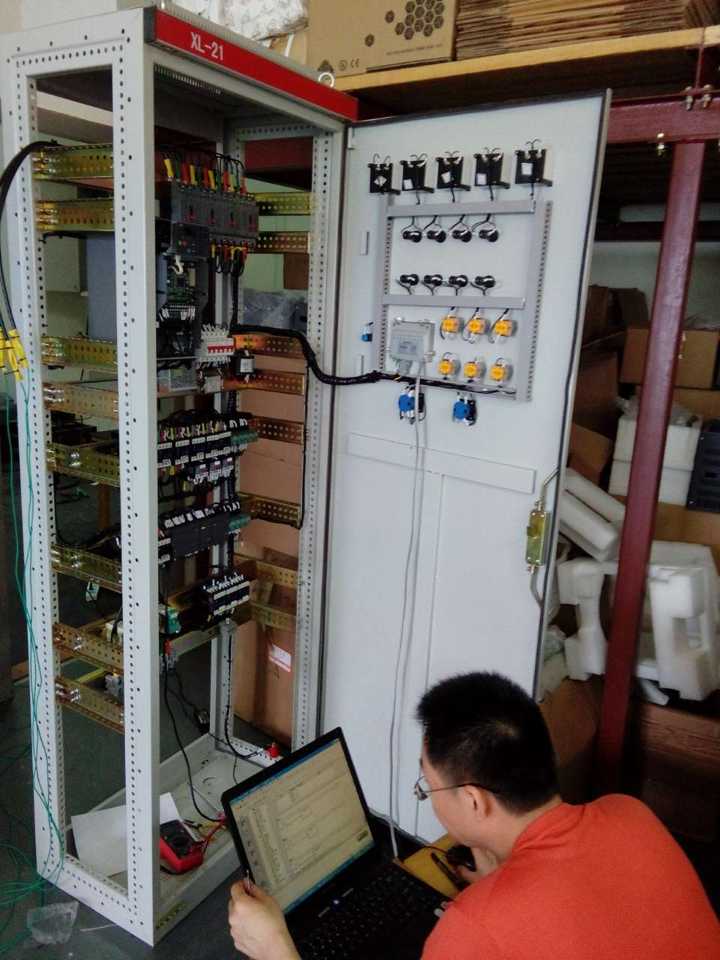

     西安西为电气科技有限公司结合数年的变频供水实际经验，配置了一整套的变频恒压供水方案，主要采用变频器和软起动器为主要控制设备，并配以恒压供水控制器，压力传感器，完成恒压供水控制。该套“PLC变频恒压供水一拖三”在西安龙门补习学校运行良好，得到用户的赞誉。

一、用户要求：

1、手动与自动

1）手动状态：

      第一台泵变频，第二台、第三台可工频起动，第二台变频，第一台、第二台可工频起动，第三台变频，第二台、第一台可工频起动。

2）自动状态：

    a、当管道压力低于预设压力时，起动变频，当变频频率达到50Hz，20秒后管道压力仍小于预设压力，第二台工频起动，继续20秒后，管道压力继续小于预设压力时，第三台泵工频起动。

     b、当管道压力大于预设压力，变频器频率下降，当频率小于5Hz时，停止第二台泵，当管道压力还小于预设压力时，第一台泵运行，当频率小于5Hz时，停止第三台泵。

二、PLC变频恒压供水一拖三恒压供水原理

   在管网的主管出口处安装压力变送器，变送器将主管出口处压力变换为4~20mA直流信号，作为调控参数送入PID调节器，与设定压力信号比较，其差值由调节器作PID运算，输出信号送给变频器，控制调整变频器的输出频率，从而控制电机转速，改变泵的排水量，维持主管出口压力稳定在设定的压力值上，实现了主管出口压力平稳供水——恒压供水。

三、系统性能及特点

1. 自动化程度高，具有手动、自动操作功能，控制灵活；

2. 智能化控制，可在线修改相关参数（如压力设定值、压力上下限、PID值等）；

3. 动态响应快、稳态性能高

4. 系统指示设定压力值、实际压力值，恒压精度高，切换过程中压力波动小，恢复时间短，节能效果明显；

5. 系统具有完善的电气安全保护功能，对过流、过压、过载、缺水等故障均能报警并保护；

6. 系统功能齐全，运行可靠，操作简便，维护工作量极少。
