1、KSR系列软启动器概述：
KSR系列软起动器是采用电力电子技术、微处理器技术及现代控制理论设计生产的具有当今国际先进水平的心形启动设备。该系列产品能有效的限制异步电动机起动时的起动电流，是传统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。
2、软启动器基本参数

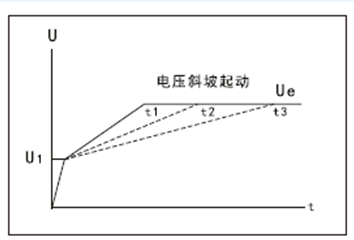

常用启动方式：1）电压斜坡起动模式适用于大惯性负载，或对起动电流要求不严，而对起动平稳性较高的场合，这种起动方式，可大大降低了起动冲击及机械应力。
 如图1所示。
U1为起动时软起动器输出的初始电压值，当电机起动时，软起动器的输出电压迅速上升到U1，然后按所设定的时间t逐渐上升，电机随着电压的上升不断加速，当电压达到进线电压Ue时，电机达到额定转速，起动过程完成。初始电压U1和起动时间t均可根据负载情况进行设定，U1的设定范围为（5~75）%Ue，t的设定范围为1~120秒。

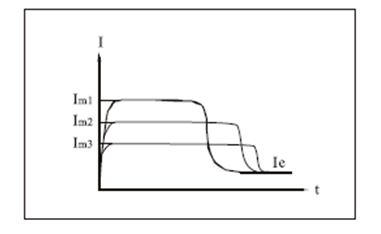

2）限流启动：当电机起动时，其输出电压值迅速增加，直到输出电流达到设定的电流现幅值Im,如图2所示。并保持输出电流不大于该值，电压逐渐升高，使电动机逐渐加速，当电动机接近额定转速时，输出电流迅速下降额定流Ie以下，完成起动过程。
 如图2所示

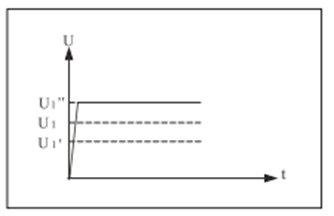

3）点动控制模式：该方式控制下，软起动器的输出电压迅速增加至电动电压U1并保持不变，改变U1的设定值，可改变电动机点动时的输出电压及输出转矩，图3所示，该功能对试车判断电机转向或一些负载的定位风场方便。
 如图3所示
3、软启动在风机上的应用
1）风机的特点：风机属于大惯性负载，启动时需要很长的斜坡上升时间，大型低压风机（例如380V250KW风机）如果采用直接启动，会对电网造
2）软启动器启动风机的优点：①风机使用软启动器，可以减少对上级电网的冲击，降低启动电流。②一般软启动器启动时间1-120秒可供选择，适合风机重载启动时间的要求。③软启动器启动重载风机也可以降低机械冲击，延长风机使用寿命。
3）日常维护：风机一般启动时电流过高，正常运转后转接旁路接触器，软启动器脱离运行，所以日常维护非常重要。①不能频繁启动软启动器。正常情况要求软启动器启动次数为10-20次/小时，带负载启动时间间隔2-5分钟。否则可能降低软启动器内可控硅使用寿命，甚至烧毁。②平时注意软启动器的周围通风散热，及时清理灰尘、污垢。避免晶闸管因温度过高损坏，同时也避免因积尘引起漏电、短路事故。③注意观察风机运行情况，及时更换润滑油等日常保养。延长设备使用寿命。
4、结束语
综上所述不难看出，风机以及其它重载设备通过使用软启动器启动克服了传统控制结构的不足，而且使控制功能更加完善，随着技术的不断进步和对软启动器的不断改进，将使软启动器更成熟，因此，软启动器广泛应用大中型电动机是必然趋势
|
