ZSR系列中压软起动装置有多种起动方式：电压斜坡、突跳+电压斜坡、限流、电压斜坡+电流限流、点动等；停车凡是有：自由停车和软停车。用户可根据负载不同及具体使用条件选择不同的起动和停车方式。

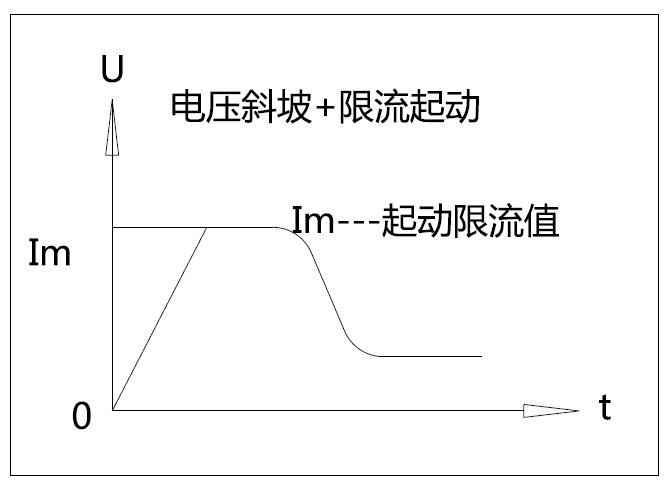

 ☆ 电压斜坡+限流起动模式
软起动输出电压以设定的初始电压和设定的起动时间按照指数上升，同时输出电流以一定的速率增加，直至起动完成。
|
名称
|
范围
|
出厂值
|
|
起始电压
起动时间
|
10~80%Ue
0~120S
|
30%
30S
|

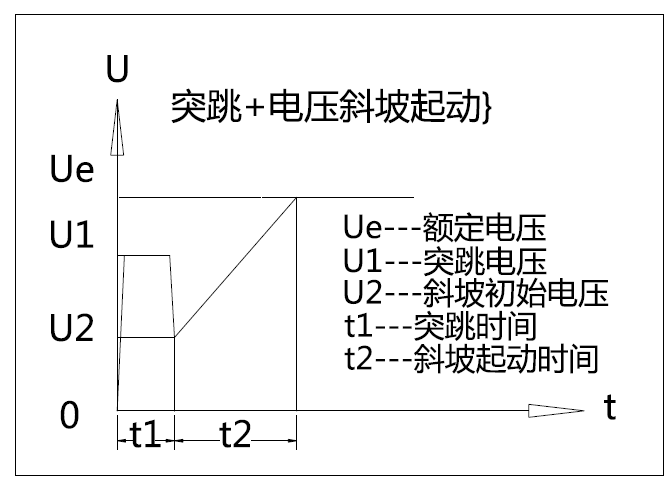

 ☆ 突跳+电压斜坡起动模式
在起动的初始阶段给负载电机大的脉冲转矩，其幅值和维持时间由参数“突跳电压和突跳时间”决定，而后按照电压斜坡起动的方式起动电机。
|
名称
|
范围
|
出厂值
|
|
突跳电压
突跳时间
起始电压
起动时间
|
0~100%
0~5000mS
10~80%
Ue0~120S
|
0%
0
30%
30S
|

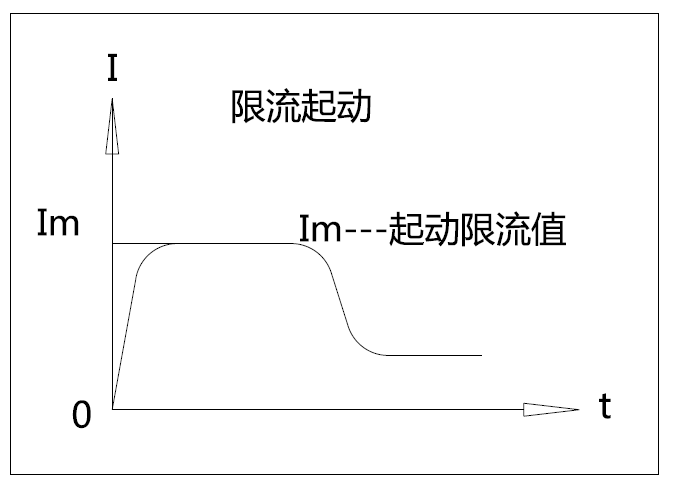

 ☆ 限流起动模式
软起动得到起动指令后，输出电压迅速增加，直至输出电流达到设定电流限幅值Im，输出电流不再增大，电动机运行加速一段时间后电流开始下降，输出电压迅速增加，直至全压输出，起动过程完成。
|
名称
|
范围
|
出厂值
|
|
限流倍数
|
100~400%Ie
|
300%
|

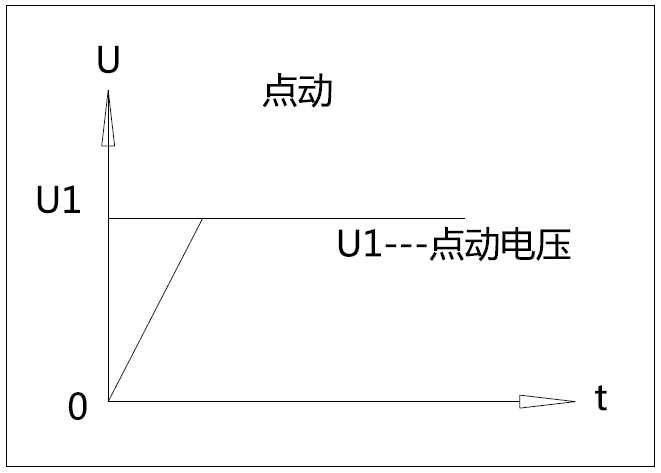

☆ 点动模式
在该模式下，软起动输出电压迅速增加至点动电压U1并保持不限，该功能适应于设备调试下判断电机转向或负载的定位等
|
名称
|
范围
|
出厂值
|
|
点动电压
|
5~100%Ue
|
30%
|

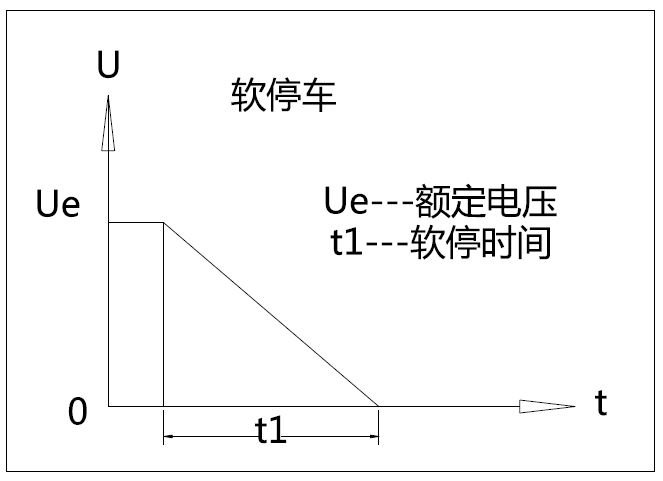

☆ 软停车模式
当软停车时间设定不为零时，在全压状态下停车则为软停车，在该方式下停车，软启动器首先断开旁路接触器，软起动器的输出电压在设定的软停车时间内逐渐降低直到电机停车
|
