作用：

   1、降低电动机的起动电流，减少配电容量，避免增容投资；

    2、减少起动应力，延长电动机及相关设备的使用寿命；

    3、平稳的起动和软停车避免了水泵的喘振问题，水锤效应；

    4、多种起动模式及宽范围的电流、电压等设定，可适应多种负载情况，改善工艺；

    5、可用于频繁起、停的场合

特点：

     1、起动方式：①.电流限流 ②.电压斜坡 ③.点动根据负载特点选择不同的起动模式及参数设置，可最大程度的使电动机实现最佳的起动效果；

     2、停车方式：①.自由停车②.软停车根据负载特点选择不同的停车模式，可最大程度的使用电动机实现最佳停车效果；

     3、高技术性能：由于采用匆高性能微处理器及强大的软件支持功能使控制电路得以简化。无需对电路参数进行调整即可获得一致、准确级快速的执行速度；

     4、高可靠性：KSR系列201型软起动器所有电器元件均经过严格的筛选，其主板经过了72小时的高温循环实验，从而保证了出厂产品的高可靠性；

     5、优化的结构：独特紧凑的模块化结构及上进线下出线的连接方式，非常方便用户的集成或成套；

     6、多重保护功能：KSR系列201软起动器在电动机的起动和运行过程中有多种保护功能（如过流、过载、缺相、过热等）；所以对单台控制时无需另加电机保护功能，可降低集成或成套成本，简化电路

     7、键盘设置功能：便捷直观的操作显示键盘，可根据不同负载，对起停、运行、保护等参数进行设置、修改；

     8、模拟信号：可提供4~20mA模拟输出信号；

     9、RS485通讯：可提供RS485(MODBUS通讯协议）通讯；

    10、实际功率设置：当软起动器功率比实际负载功率大时，可将软起动器的额定电流按实际负载进行设置，使软起动器和实际负载匹配，以保证起动、运行、保护等各参数的准确性。

LED键盘显示：

待机状态                                     运行状态                                   故障状态---过热

工作原理：

     KSR系列201型电动机软起动器采用三对反并联的晶闸管连接到交流电机的定子回路上，利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机的软启动目的，当起动完成后，软起动器输出达到进线电压，这时将通过旁路控制信号，自动控制旁路接触器KM吸合，将电动机投入电网运行。

注意：

   1、 KSR201型软起动器已内置旁路接触器

   2、KSR201型90KW及以上软起动器增加L、N接线端子，需要外接220V电源

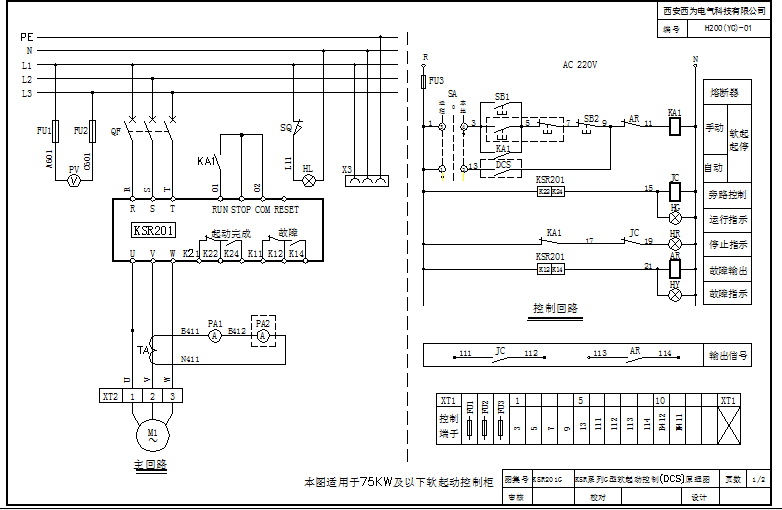

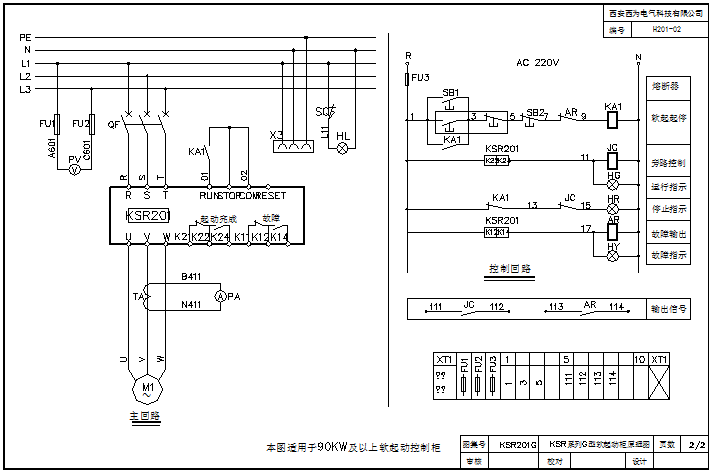

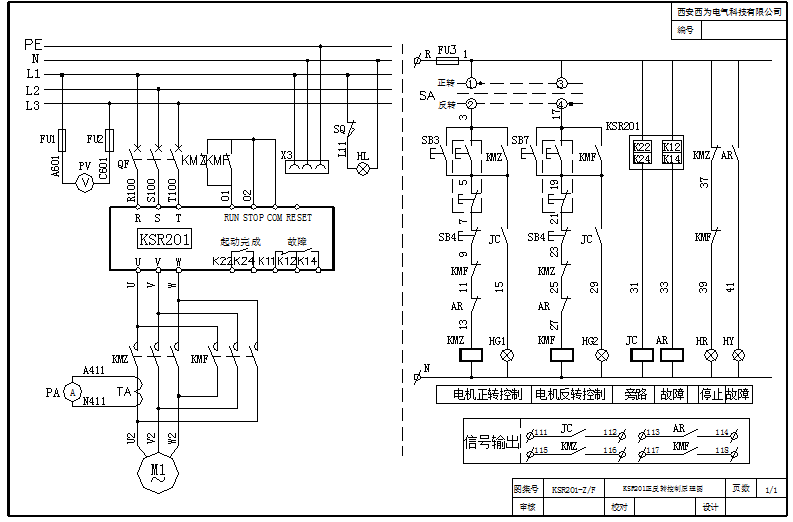

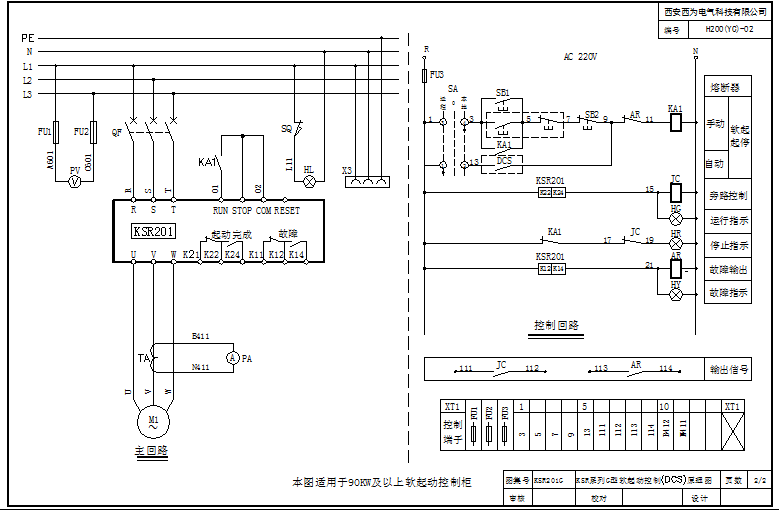

基本接线原理

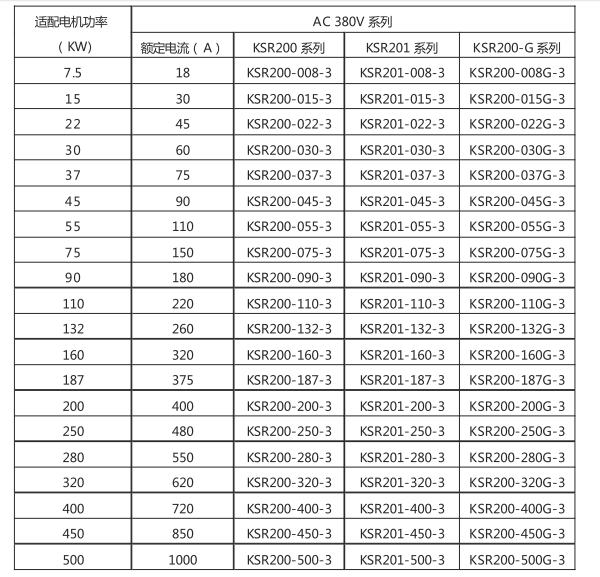

选型表

    订货须知：用户在订货时，请将产品型号、规格、负载情况及使用条件通知供货方，以便正确选择产品。

外形及安装尺寸
